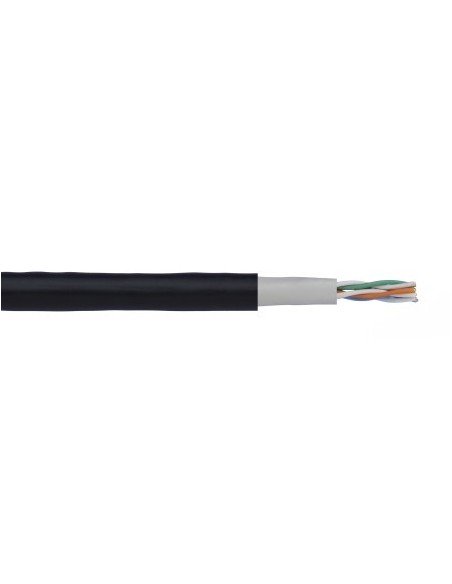

Cable datos UTP CAT 5 EXT CPR Fca

: UTP CAT 5 EXT --- Código: 78CPDAT0020B99

Cable de Par Trenzado No Blindado Cat. 5E Exterior. Unshielded Twisted Pair Cat. 5E. External

UTP 4 x 2 (24 AWG) CAT. 5e Exterior Fca

Cable para exteriores Fca.

La Cat. 5E está definido en TIA/EIA-568-B y soporta velocidades gigabit ethernet de 1000 Mbps. Está diseñado para transmisión a frecuencias de 100MHz, pero puede superarlos.

¿Qué es un cable Cat 5e?

Esta categoría surge con el propósito de mejorar ciertas características en el cableado que son esenciales para el funcionamiento de Gigabit Ethernet.  Los cables Ethernet Cat 5e son desplegados en muchos lugares. Por ejemplo, uno de los espacios más comunes para su implementación, son las redes domésticas de diferentes longitudes. Se utiliza frecuentemente como cable de conexión para la implementación en redes de área local.

UTP CAT 5 EXTERIOR

4 x 2 (24 AWG) CAT. 5e para Exterior Fca

Cable para exteriores Fca.

1) Descripción Constructiva

Conductor       24 AWG

     Cobre desnudo recocido unifilar

Aislamiento     Poliolefina

Pareado         4 pares de conductores

                    Trenzados con distinto paso

Cubierta        PVC Gris + PE Negro

2) Valores Eléctricos Constructivos

Resistencia en corriente continua (máx)

Ω/km @ 20ºC                                                                                  93,8

Capacidad mutua nominal (máx)

nF/km @ 1kHz                                                                                  56

Velocidad nominal de propagación (NVP)

% Velocidad de la luz                                                                         65

Impedancia de entrada (Ω)

Frecuencia                                                                             100 ± 5 @100MHz

Retardo de propagación (máx)                 ns @ 10 MHz:                      518

Diferencia de tiempos de propagación entre pares (máx)   (ns/100 m):  40



Atenuación de acoplamiento dB (min):

                                            @30-100MHz         40

                                            @100-1000MHz 40-20log (f/100)

Máx. fuerza de tensión (N)                                                              80

Diámetro Exterior aprox.(mm)                                                            6,6

Peso aprox (kg/km)                                                                           39,3

Radio mínimo curvatura                                                                     24 mm

3) Reacción al fuego:                Clase: Fca

4) Aplicaciones:

4/16 Mbps Token Ring (IEEE 802.5)

100 Mbps TP-PMDD (ANSI X3T9.5)

10 BASE-T (IEEE 802.3)

100 BASE-VG-AnyLAN

100 BASE- T (IEEE 802.3)

1000 BASE-T (Gigabit Ethernet)

55/155 Mbps ATM

5) Información adicional

ANSI/TIA-568 C2

IEC 61156-5

EN 50288-6-1

EN 50173

ISO/IEC 11801

EN 50575

EN 50399

EN 13501-6

6) Código colores:

Presentación
Según modelos consultar presentación y coste
Bobinas
500 m ó 1000 m
Cajas
305 m
