Cable coaxial TV GC 100 PLUS TRISHIELD CPR Euroclase Eca

Cable coaxial TV GC 100 PLUS TRISHIELD CPR Eca

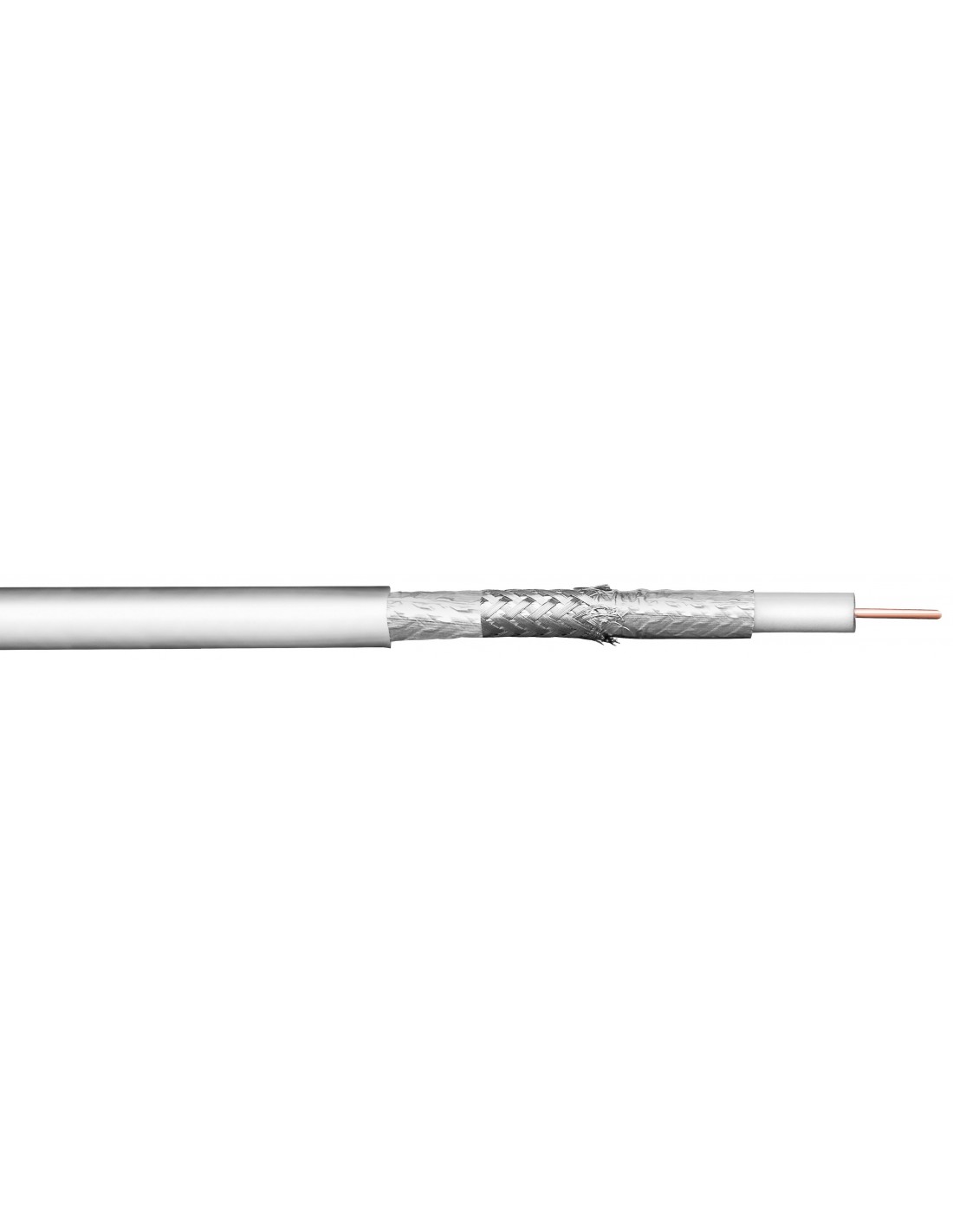

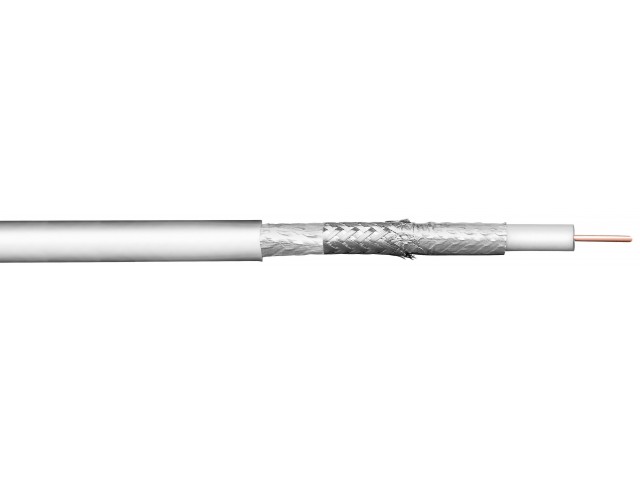

GC 100 PLUS TRISHIELD

Alma Ø 1'02 CCS, PE celular físico, lamina AL/POL, malla AL, lamina AL, PVC blanco. 75 Ω.

El GC 100 PLUS TRISHIELD (RG-6 TRISHIELD) se usa se usa en T.V. digital, C.A.T.V. y tele-distribución según normativa I.C.T. 2, Nuevo coaxial para operadores.

Aplicación:

El GC 100 PLUS TRISHIELD (RG-6 TRISHIELD) se usa se usa en T.V. digital, C.A.T.V. y tele-distribución según normativa I.C.T. 2, Nuevo coaxial para operadores.

Construcción:

Conductor interno Acero Cobreado Diámetro 1,00 mm
Dieléctrico Foamed-PE Diámetro 4,60 mm
Conductor externo Triple Pantalla de Aluminio:
Primera Pantalla Cinta de Aluminio pegada al dieléctrico
Segunda Pantalla Malla trenzada de Aluminio. Cobertura 77%
Tercera Pantalla Cinta solapada de Aluminio
Cubierta externa PVC Diámetro 7,1 ± 0,2 mm
Color Blanco
Marcado cubierta <GC100 Plus Trishield> Metraje

Características eléctricas a 20 °C:

Impedancia característica (Ω) 75 ± 4
Atenuación a 50 MHz dB/100m   4.60
100 MHz dB/100m   6.70
470 MHz dB/100m 13.95
862 MHz dB/100m 18.90
1000 MHz dB/100m 20.70
1750 MHz dB/100m 27.90
2150 MHz dB/100m 30.20
Rcc Conductor central Ohm/km   <=104
Rcc Conductor exterior                     Ohm/km   <=21
Perdidas de retorno (5-2500 Mhz)   dB dB  <=20
Velocidad de propagación                84%
Resistencia de Aislamiento              500 VDC - 1 min  > 10000 Mohm x km
Capacidad Mutua pF/m                       54± 3
Temperatura máx. almacenamiento/trabajo                    70ºC/60ºC

Normativa:

RD 401/2003 de 4 Abril, ICT.

Norma UNE-EN 50117-1. Cables Coaxiales

Especificación AUNA. ES-943-011-at.

Reacción al fuego:

Clase: Eca

Observaciones:

La presentación estándar será en rollos de 100 m y  en bobinas de 500 m ó 1.000 m

Certificado СE Comunidad Europea

Cajas
Cajas de 500 m
