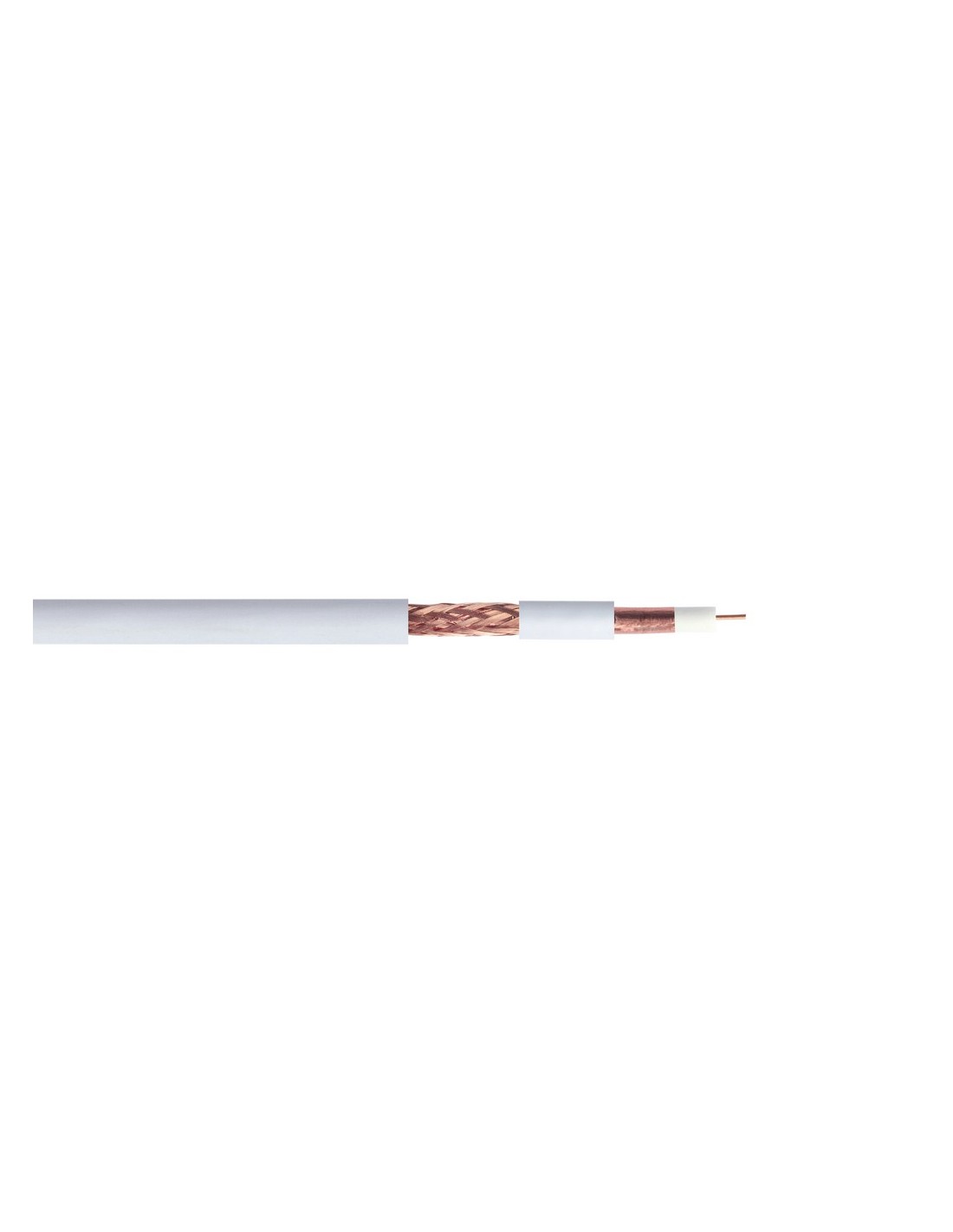

Cable coaxial TV NK 10 CCB 85% CPR Dca

Referencia NK 10 CCB 85% Dca

Alma Ø 1'02 CU, PE celular físico, lamina CC/pet, malla CC 85%. Cubierta en blanco Poliolefina.

El NK 10 CCB 85% AP se usa para la nueva T.V. del Dividendo Digital según normativa I.C.T. 2.

La resistencia al fuego, Normativa CPR es Dca, s1, d0, a1

El cable coaxial es uno de los tipos más comunes de medios de transmisión utilizados para crear redes informáticas, trasmitir señales de TV y/o radio.

El cable coaxial tiene un núcleo sólido de alambre de cobre revestido con una capa de plástico. Una capa externa de malla y/o cinta de metal envuelve la cubierta plástica. Todo el cable es luego protegido por un revestimiento plástico.

Aplicación:

Dividendo Digital según normativa I.C.T.2

Construcción:

Conductor interno	Cobre sólido	Diámetro 1,02 mm
Dieléctrico	Expanso físico	Diámetro 4,6 mm
Conductor externo	Lámina	Cinta de CC/PET/CC
	Malla	Trenza de CCA 85%
Cubierta externa	Diámetro	5,2 mm
	Cobertura óptica	85% (0,12x8x16)
	Poliolefina	diámetro 6,8 ± 0,2 mm
Color	Blanco (otros colores bajo pedido)
Marcado cubierta	<GC> NK 10 CCB 85% AP
	I.C.T.2 50117-2-4

Características eléctricas a 20 °C:
Impedancia característica	Ω	75 ± 3

Atenuación a
	50 MHz	dB/100m	3,9
	100 MHz	dB/100m	6,5
	470 MHz	dB/100m	12,9
	862 MHz	dB/100m	16,2
	1000 MHz	dB/100m	18,8
	1750 MHz	dB/100m	24,5
	2150 MHz	dB/100m	28,9
	2400 MHz	dB/100m	31,5
	3000 MHz	dB/100m	33,7
Apantallamiento		dB	> 90
Velocidad de propagación		%	83
Resistencia en CC
Conductor interno		Ω/km	20
Conductor externo		Ω/km	10
Capacidad mutua		pF/m	50

Normativa:

UNE EN 50575/A1:2016 - Cables de energía, control y comunicación. Cables para aplicaciones generales en construcciones sujetos a requisitos de reacción al fuego.

Reacción al fuego:

Clase Dca s1,d0,a1

Observaciones:

La Presentación estándar: cajas de 100 metros en embalajes de 500 m; carretes de 100 m ó 250 m y bobinas de 500 ó 1000 m.

Cubierta: PE o LH consultar disponibilidad y precios
Bobinas: 500 - 1000 m (5€/ud bobina)
