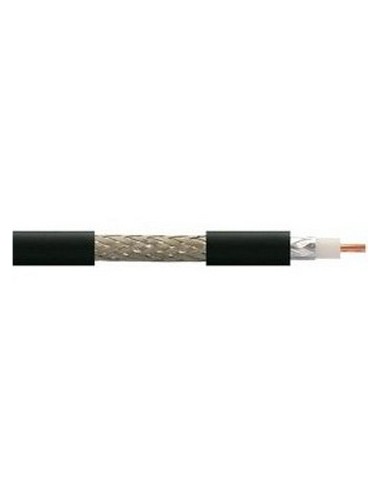

Cable MWC 6/50 (LMR 240) LH CPR Eca
MWC 6/50 (LMR 240) LH
CABLE COAXIAL RADIOFRECUENCIA
CABLE COAXIAL MWC 6/50 LH
CABLE COAXIAL LMR-240 LH
Cable de 50 Ω
Aplicación:
Los cables MWC son utilizados para emisiones y recepciones de radiofrecuencia que se requiera gran calidad y dentro del campo de la electrónica comercial.
CABLE COAXIAL RADIOFRECUENCIA
CABLE COAXIAL MWC 6/50 LH
CABLE COAXIAL LMR-240 LH
Cable de 50 Ω
Aplicación:
Los cables MWC son utilizados para emisiones y recepciones de radiofrecuencia que se requiera gran calidad y dentro del campo de la electrónica comercial.
Construcción:
De acuerdo a la norma EN 50117-1 y borrador de la EN 50117-2-4 Mayo 2002, el apantallamiento cumple con la EN 50083-1/A1 clase B.
Construcción y dimensiones físicas:
| Conductor interno: | Cobre electrolítico puro recocido | Diámetro 1,40 ± 0,015 mm | ||
| Dieléctrico: | PE celular físico | Diámetro 3,80 ± 0,010 mm | ||
| Conductor externo: | ||||
| Pantalla: | Cinta de aluminio soldada al electrolito | Diámetro 3,94 ± 0,015 mm | ||
| Malla: | Trenza de cobre pulido electrolito | Diámetro 3,94 ± 0,015 mm | ||
| Recocido, estañado y pulido | ||||
| Cobertura | 80% | |||
| Cubierta externa: | Libre de halógenos Color Negro | Diámetro 6,1 ± 0,10 mm |
Características eléctricas:
| Impedancia (Ohmios) | 50 | |
| Resistencia Conductor Central（Ω/Km） | 11 | |
| Resistencia Conductor exterior （Ω/Km） | 13 | |
| Voltaje (V) | 30 | |
| Velocidad de propagación (%) | 84 | |
| Capacidad @1KHz nF/km | 80 | |
| Atenuación at 20℃ ( -dB/100m) (+/-5%) | ||
| 50 MHZ | 5,7 | |
| 140 MHZ | 7,8 | |
| 220 MHZ | 11,1 | |
| 450 MHZ | 18,1 | |
| 900 MHZ | 26,0 | |
| 1500 MHZ | 32,9 | |
| 2000 MHZ | 43,7 |
Datos técnicos:
| Código de producto | MVC-6/50 LH | |
| Color | Negro | |
| Peso kg/km | 53 | |
| Longitud de entrega | Rollos de 100 y Bob.de 500 | |
| Instalaciones en | interiores |
Resistencia al fuego clase Eca.
Certificado СE Comunidad Europea.
