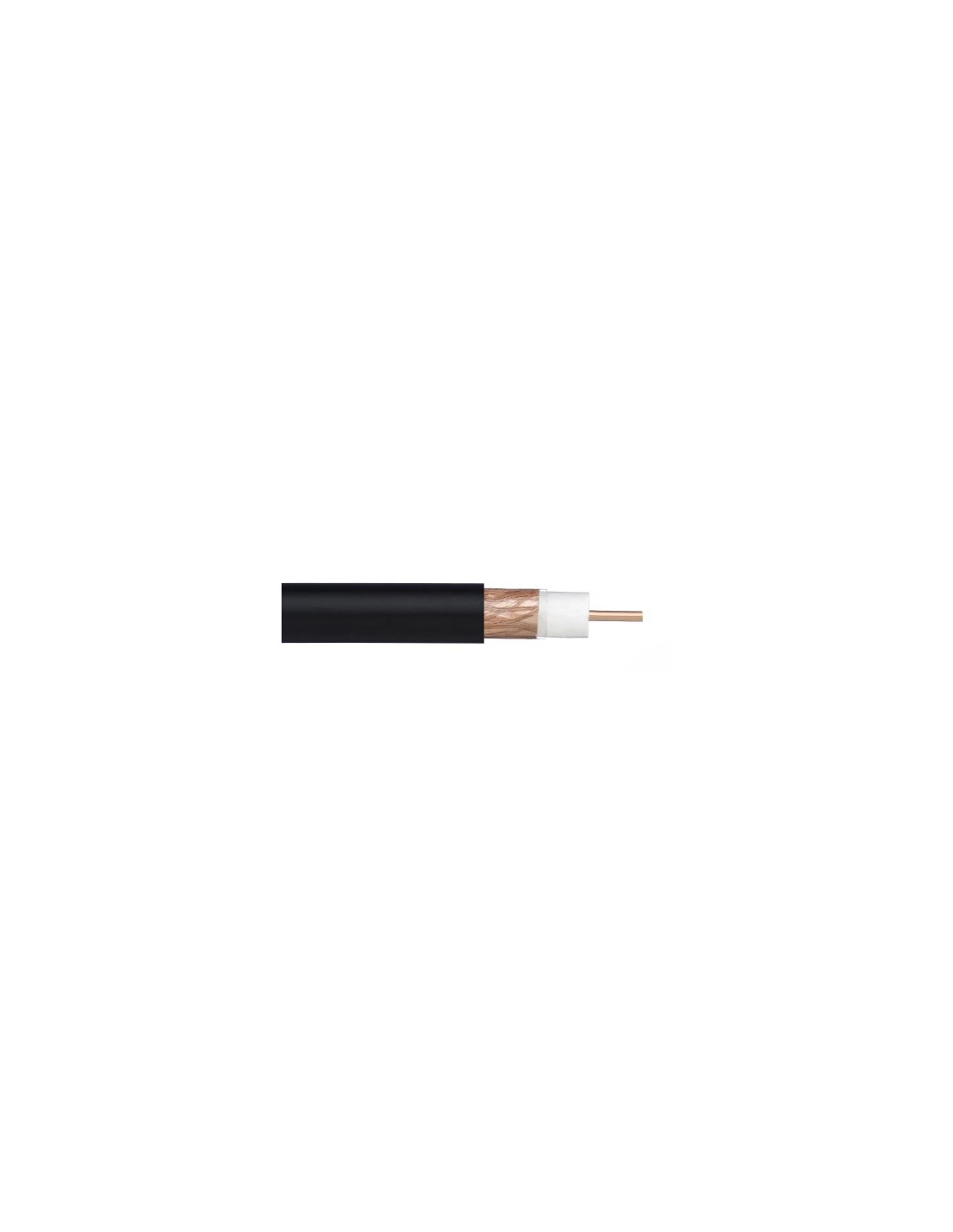

Cable troncal CATV NK 27 CN CPR Fca
NK 27 CN
Alma Ø 2,70 CU, PE celular físico, lamina CU, PE/PVC negro, cub 0 15,00 75 Ω
Cable para uso en T.V. dígital, C.A.T.V. y teledistribución según normativa I.C.T.
Este cable se usa en sistemas de televisión por cable como cable troncal entre cabecera y abonado. Es aptopara instalaciones en fachada, en conductos o enterrada directamente.
El cable coaxial es uno de los tipos más comunes de medios de transmisión utilizados para crear redes informáticas, trasmitir señales de TV y/o radio.
El cable coaxial tiene un núcleo sólido de alambre de cobre revestido con una capa de plástico. Una capa externa de malla y/o cinta de metal envuelve la cubierta plástica. Todo el cable es luego protegido por un revestimiento plástico.
Aplicación: El NK 27 CN Fca se usa en sistemas de televisión por cable como cable troncal entre cabecera y abonado. Es apto para instalaciones en fachada, en conductos o enterrada directamente
Construcción: De acuerdo a la norma EN 50117-1 y de la EN 50117-2-4 Mayo 2002, el apantallamiento cumple con la EN 50083-1/A1 clase B.
Conductor interno Cobre sólido Diámetro 2,7 mm
Dieléctrico Expanso físico Diámetro 11,50 mm
Conductor externo Lamina Cinta de cobre
Malla Trenza de cobre
Diámetro 12,20 mm
Cobertura óptica 65%
Cubierta externa PE ó PVC Diámetro 15,0 ± 0,3 mm
Color Negro
Marcado cubierta “GC” NK 27 CN Metraje
Características eléctricas a 20 °C
Impedancia característica Ω 75 ± 2,25
Atenuación a 5 MHz dB/10 0,8
10 MHz dB/100m 1,1
50 MHz dB/100m 1,7
200 MHz dB/100m 3,4
470 MHz dB/100m 5,5
862 MHz dB/100m 7,7
1000 MHz dB/100m 8,4
1750 MHz dB/100m 11,4
2150 MHz dB/100m 12,8
2550 MHz dB/100m 13,6
3000 MHz dB/100m 15,4
Apantallamiento dB > 85
Velocidad de propagación % 85
Resistencia en CC
Conductor interno Ω/km 3,4
Conductor externo Ω/km 5,8
Perdidas de retorno:
5 - 470 MHz dB > 25
470 - 1000 MHz dB > 24
1000 - 2000 MHz dB > 23
2000 - 3000 MHz dB > 22
Capacidad mutua pF/m 52
Datos técnicos:
| Código de producto | NK 27 CN |
| Color | PE Negro |
| Peso kg/km | 178 |
| Contenido de cobre kg/km | 84,4 |
| Longitud de entrega m | 500 |
| Radio min. de curvatura mm | 200 |
| Fuerza máx. de tendido N | 800 |
| Instalaciones En | Exteriores |
Reacción al fuego:
Clase: Fca
EN 50575:2014 A1:2016
Certificado СE Comunidad Europea
- Bobinas
- 500, 700, 1000 m (dependiendo modelo)
