Cable datos FTP CAT 6 LH CPR Euroclase Dca
Sección FTP CAT 6 LH Dca
Cable datos FTP CAT 6 LH CPR Euroclase Dca
Sección FTP CAT 6 LH Dca

Cable datos FTP CAT 6 LH CPR Dca

: FTP CAT 6 LH --- Código: 78CPDAT0130B99

Cable de par trenzado con pantalla general categoria 6. Foiled Twisted Pair Cat. 6.

FTP 4 x 2 (23 AWG) CAT. 6 LH. LIBRE DE HALÓGENOS.

Dca s2, d0, a1

La Categoría 6 está definida en TIA/EIA-568-B . Usado en redes gigabit ethernet a 1000 Mbps. Diseñados para transmisión a frecuencias de hasta 250 MHz. Es la categoría más utilizada.

¿Qué es un cable Cat. 6?

El cable Cat. 6 se fabrica a partir de un conductor de calibre 23. La Cat. 6 contiene  un separador que permite controlar y reducir la diafonía, aislar cada uno de los cuatro pares de alambres trenzados de los demás hilos, conseguir una transferencia de datos más rápida, y proporcionar el doble de ancho de banda. Este cable soporta velocidades de 10 Gigabit Ethernet de manera eficaz, y opera a una frecuencia de hasta 250MHz.

FTP CAT 6 LH

FTP 4 x 2 (23 AWG) CAT.6 LH

Dca s2, d0, a1

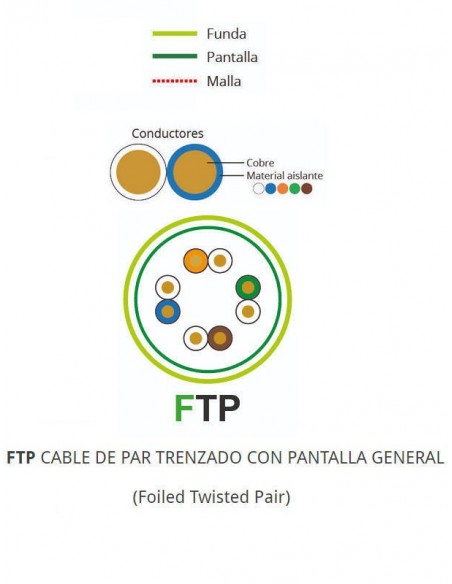

1) Descripción Constructiva:

Conductor:       23 AWG

                      Cobre desnudo recocido unifilar

Aislamiento:     Poliolefina

Pareado:         4 pares de conductores

                      Trenzados con distinto paso

Separador en cruz

Pantalla:               Cinta de aluminio poliéster

Hilo de continuidad:      Cobre Estañado

Cubierta:                     Blanca

2) Valores Eléctricos Constructivos:

Resistencia en corriente continua (máx)

Ω/km @ 20ºC:                                                                                  95

Capacidad mutua nominal (máx)

nF/km @ 1kHz:                                                                                 56

Velocidad nominal de propagación (NVP)

% Velocidad de la luz:                                                                       72

Impedancia de entrada (Ω)

Frecuencia:                                                                       100 ± 5 @100MHz

Retardo de propagación (máx)                 ns @ 10 MHz:                     518

Diferencia de tiempos de propagación entre pares (máx)

(ns/100 m):                                                                                     40

Atenuación de acoplamiento dB (min):

                                    @30-100MHz :                              55

                                    @100-1000MHz: 40-20log (f/100)

Máx. fuerza de tensión (N):                                                                   80

Diámetro Exterior aprox.(mm):                                                              8,20

Peso aprox (kg/km):                                                                             49,2

Radio mínimo curvatura:                                                                   29,2 mm

3)Resistencia al Fuego (CPR):  Dca s2, d0, a1

4) Aplicaciones:

10 BASE-T (IEEE 802.3)

4/16 Mbps Token Ring (IEEE 802.5)

100 BASE-VG-AnyLAN

100 Mbps TP-PMD (ANSI X3T9.5)

100 BASE-T (IEEE 802.3)

55/155 Mbps ATM

1000 BASE-T (Gigabit Ethernet)

1.2 Gbps ATM

10G BASE-T (Longitud<50m)

5) Información adicional:

ANSI/TIA-568 C2

IEC 61156-5

EN 50288-6-1

EN 50173

ISO/IEC 11801

EN 50575

EN 50399

EN 13501-6

6) Código colores:

Presentación
Según modelos consultar presentación y coste
Bobinas
500 m ó 1000 m
Cajas
305 m
