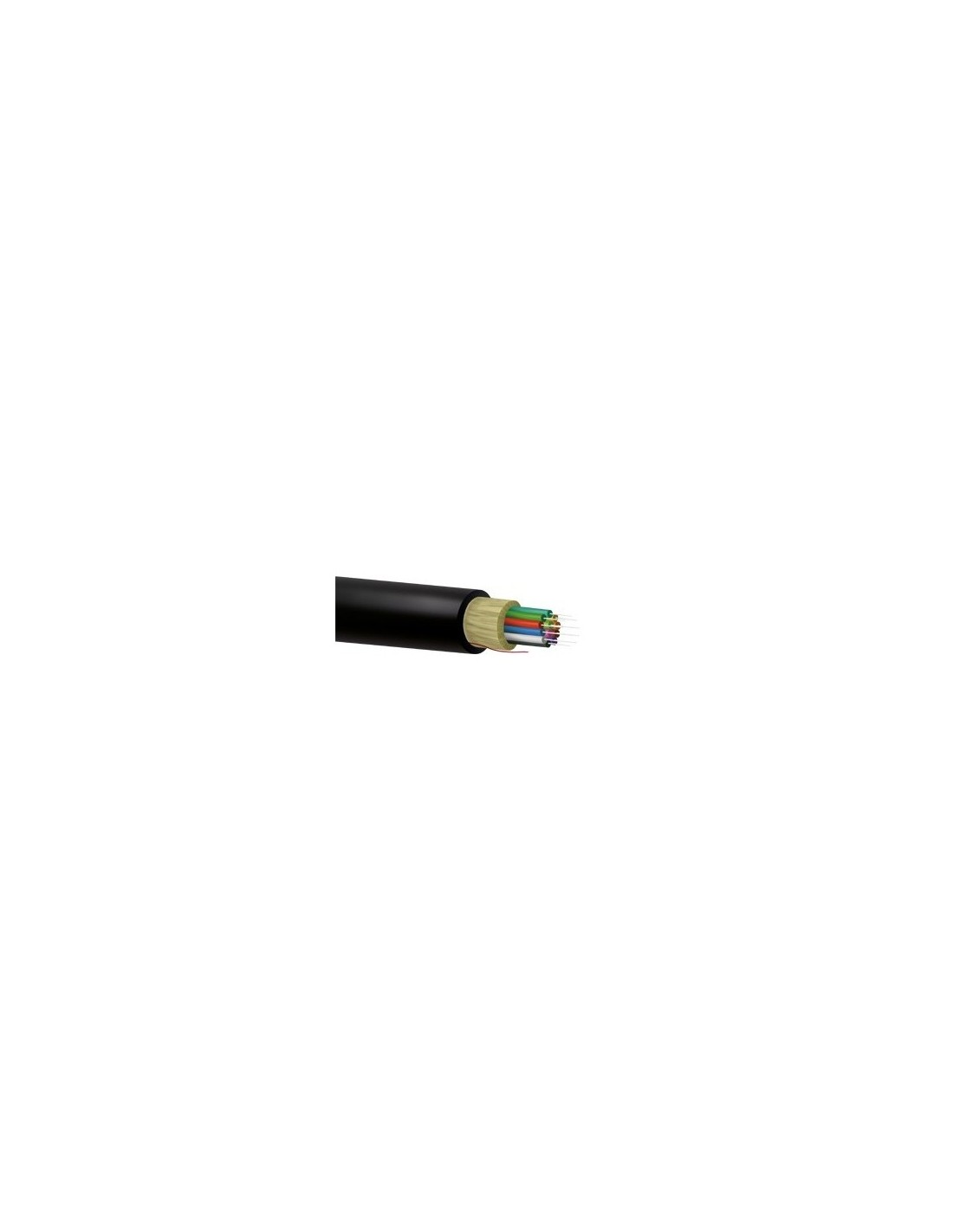

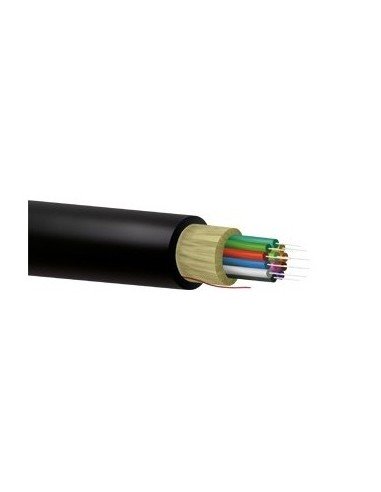

Fibra Óptica 12 hilos multimodo ajustada OM3-300 Kevlar Int/Ext CPR-Eca LSZH UV negra

Tipo de fibra: Multimodo OM3 300 ITU-T G.651.1

Especificaciones técnicas:

Número total de fibras:  12

Espesor cubierta mm:    0.8 ± 0.1

Diámetro exterior mm:   6.3 ± 0.2

Descripción del cable:

Cable de fibra óptica dieléctrica con protección ajustada de 900µ para distribución en centros de datos, cableados horizontales y verticales, interior de edificios y construcción de mangueras preconectorizadas.

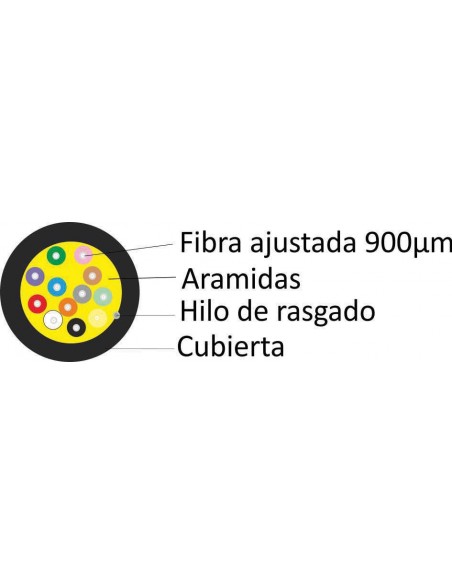

Construcción del cable:

Las fibras se presentan en el interior del cable protegidas con alta densidad de aramidas y una cubierta de uso interior y exterior resistente y flexible a la vez con muy excelentes propiedades en cuanto a torsión y tracción.

ESPECIFICACIONES ESTRUCTURALES:
Strength member Material Cabos de Aramida
Rip cord Material Hilo de Poliester
Cubierta Material LSZH-FR-UV
Color Negro
CPR Eca

CARACTERÍSTICAS GEOMÉTRICAS:

Ensayo Valor específico Método
Diámetro de campos de modo µm 50 ± 2,5 IEC60793-1-45
Diámetro del cladding o revestimiento µm 125 ±2 IEC60793-1-20
Error de concentridad del cladding o revestimiento µm ≤ 1.5 IEC60793-1-20
No circularidad del cladding % ≤ 2 IEC60793-1-20
Diámetro sobre protec.   primaria:   sin capa color µm 245 ± 10 IEC60793-1-21
Diámetro sobre protec.   primaria:   con capa color µm 250 ± 15 IEC60793-1-21

CARACTERÍSTICAS DE TRANSMISIÓN:

Ensayo Valor especificado Método
Atenuación 850nm dB/km ≤ 3,5 IEC60793-1-40
1300nm dB/km ≤ 1,5 IEC60793-1-40
Pérdida de flexión 100 vuelta x radio 30mm @  1300nm dB 0.5 IEC60793-1-47
Ancho de banda 850nm MHz/km ≥ 2000 IEC 60793-1-42
modal efectivo 1300nm MHz/km ≥ 500 IEC 60793-1-42

CARACTERÍSTICAS MECÁNICAS Y AMBIENTALES:

Ensayo de torsión Valor especificado Criterio de aceptación Método
Tracción Dinámica instalación  Tiempo 5 minutos N 1000 Variación: ≤ 0,30dB  (tras ensayo)  Cubierta no dañada IEC60794-1-21 E1
Estática  Tiempo: 5 minutos N 500 Variación: ≤ 0,30dB  (tras ensayo)  Cubierta no dañada IEC60794-1-21 E1
Resistencia al Dinámico  Tiempo: 5 minutos N/10cm 1000 Variación: ≤ 0,30dB  (tras ensayo)  Cubierta no dañada IEC60794-1-21 E3
aplastamiento Estática  Tiempo: 5 minutos N/10cm 300 Variación: ≤ 0,30dB  (tras ensayo)  Cubierta no dañada IEC60794-1-21 E3
Impacto Energía de impacto: 1J.Puntos de impacto: 5;Impactos por punto: 1 Sin rotura de fibra Cubierta no dañada IEC60794-1-21 E4
Doblamiento repetido 20 x Ø  N° de ciclos: 30 Sin rotura de fibra Cubierta no dañada IEC60794-1-21 E6
Ensayo de torsión ±180°  Longitud: 1m  10 ciclos Sin rotura de fibra Cubierta no dañada IEC60794-1-21-E7
Ciclos de temperatura +20ºC > -20ºC > +60ºC >  +20ºC Variación: ≤ 0,3dB/km  (tras ensayo) IEC60794-1-22-F1

NORMATIVA:

ITU-T-G-651.1

IEC-60794

IEC 60793

IEC61034

IEC60754

IEC60332-1
