Cable coaxial TV NK 17 AL (RG 11) CPR Euroclase Fca

Cable coaxial TV NK 17 AL (RG 11) CPR Fca

NK 17 AL (RG 11)

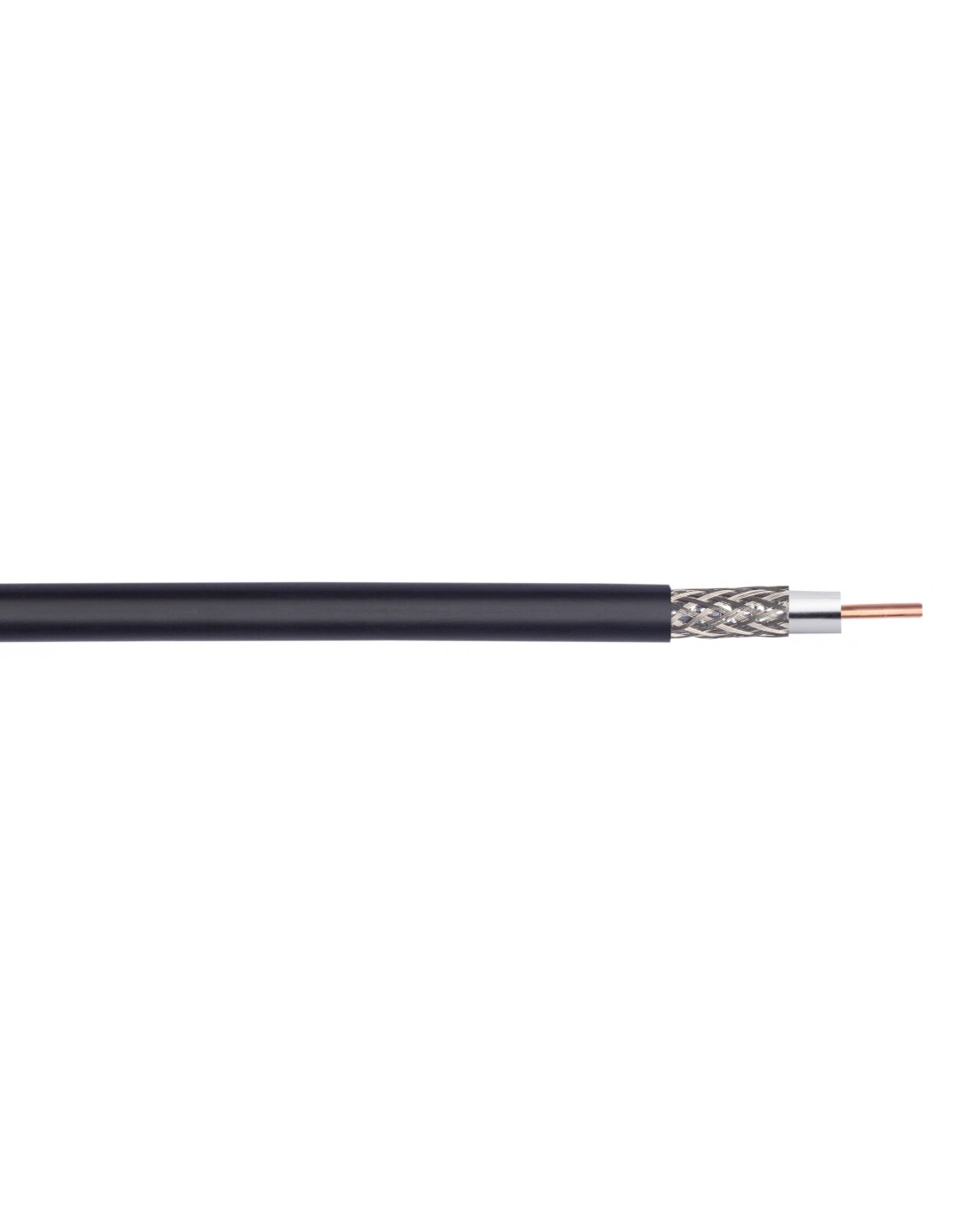

Alma Ø 1'63 CCS, PE celular físico, lamina AL/PET/AL, malla AL, PE negro. 75 Ω. Bobina de 300 mts

El NK 17 CN se usa en sistemas de televisión por cable como cable troncal entre cabecera y abonado. Es apto para instalaciones en fachada, en conductos o enterrada directamente

Aplicación:

El NK 17 CN se usa en sistemas de televisión por cable como cable troncal entre cabecera y abonado. Es apto para instalaciones en fachada, en conductos o enterrada directamente.

Construcción:

De acuerdo a la norma EN 50117-1 y borrador de la EN 50117-2-4 Mayo 2002, el apantallamiento cumple con la EN 50083-1/A1 clase B.

Conductor interno CCS Diámetro 1,63 ± 0,1 mm²
Dieléctrico Expanso físico Diámetro 7,20 ± 0,1 mm²
Conductor externo Triple pantalla de Aluminio:
Primera Pantalla Cinta de Aluminio pegada al dieléctrico
Segunda Pantalla Malla trenzada de aluminio. Cobertura 77%
Tercera Pantalla Cinta solapada de Aluminio
Cubierta externa PVC Diámetro 10,3 ± 0,1 mm
Color Negro
Marcado cubierta "GC" NK 17 AL Metraje

Características eléctricas a 20 °C:

Impedancia característica (Ω):            75 ± 2,25

Atenuación a:

50 MHz dB/100m 3,07
100 MHz dB/100m 3,98
230 MHz dB/100m 6,1
470 MHz dB/100m 8,9
860 MHz dB/100m 12,8
1000 MHz dB/100m 14,3
1350 MHz dB/100m 16,2
1750 MHz dB/100m 18,3
2150 MHz dB/100m 20,8
2400 MHz dB/100m 22,1
3000 MHz dB/100m 27,3

Apantallamiento: dB > 90
Velocidad de propagación: %    83
Perdidas de retorno:
5 - 400 MHz dB > 24
450 - 1000 MHz dB > 22
1000 - 2400 MHz dB > 20
2400 - 3000 MHz dB > 18

Datos Técnicos:

Código de producto NK 17 AL
Color PVC  Negro
Peso (kg/km) 102
Longitud de entrega (m) Bobinas de 300
Embalaje (Dimensiones) 0,6x0,31x0,38
Peso (kg) 57
Radio min. de curvatura (mm) 104
Fuerza máx. de tendido    (N) 300
Instalaciones en exteriores

Reacción al fuego:

Clase: Fca

Presentación
Rollos de 100 m en embalajes de 500
Bobinas
500 y 1000 m
