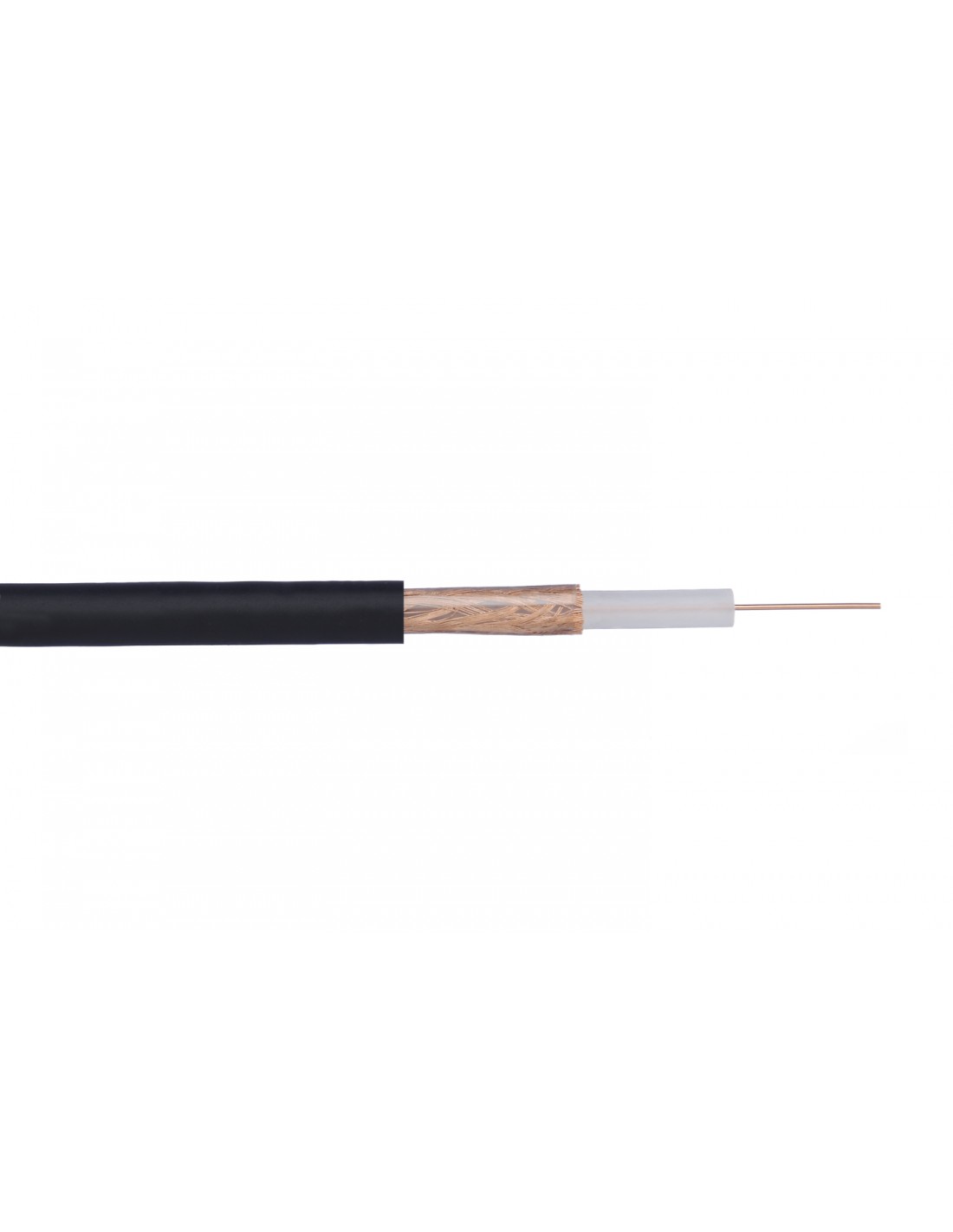

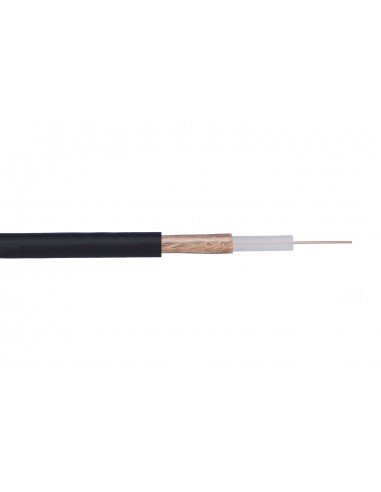

Cable coaxial RG 59 LSZH CPR Dca

RG 59 LSZH Dca

Alma Ø 0,58 CCS (acero cobreado), PE sólido, malla CCA, LSZH negro 75 Ω

Los cables RG son utilizados para emisiones y recepciones de radiofrecuencia que se requiera gran calidad y dentro del campo de la electrónica comercial

Fabricado según Normativa MIL-C-17

CUBIERTA: LSZH. Poliolefina ignífuga y libre de halógenos. Dca s1 d0 a1

Cable coaxial RG 59 LSZH CPR Dca s1 d0 a1

APLICACIÓN:

Emisiones y recepciones de radiofrecuencia en las que se requiera gran calidad.

CARACTERÍSTICAS TÉCNICAS:

Conductor intemo Acero Cobreado CCS 30% Conductividad Diámetro 0.58 mm ± 0.01
Dieléctrico Polietileno sólido Diámetro 3.70 mm ± 0.01
Conductor externo Trenza de CCA
  Cobertura 94,40%
Cubierta externa LSZH Ignífuga y Libre de Halógenos Diámetro 6.05 ± 0.1 mm
Color Negro
Marcado cubierta <GC> RG–59 B/U LSZH Class Dca s1,d0,a1 (mes/año) Metraje

CARACTERÍSTICAS ELÉCTRICAS:

Temperatura de trabajo -40°C a +70°C
Impedancia característic (Ω)     75 ±3
Capacidad nominal (Pf/m)     67 ±3
Resistencia CC del conductor interior - Ohms/km   218
Resistencia CC conductor de blindaje - Ohms/km   48
Jacket spark - volts     AC 2500
Retum Loss. dB mínimum 5-470 MHz   23
Retum Loss. dB mínimum 470-1000 MHz   20
Atenuación a 20°C (-dB/100m) (±5%)
  50 MHz dB/100m 9,06
  100 MHz dB/100m 13
  200 MHz dB/100m 18,8
  450 MHz dB/100m 29,6
  800 MHz dB/100m 40,8
  860 MHz dB/100m 41,8
  1000 MHz dB/100m 45,5

REACCIÓN AL FUEGO:   Dca s1, d0, a1

CPR: UNE EN 50575/A1:2016 - Cables de energía, control y comunicación. Cables para aplicaciones generales en construcciones sujetos a requisitos de reacción al fuego.
