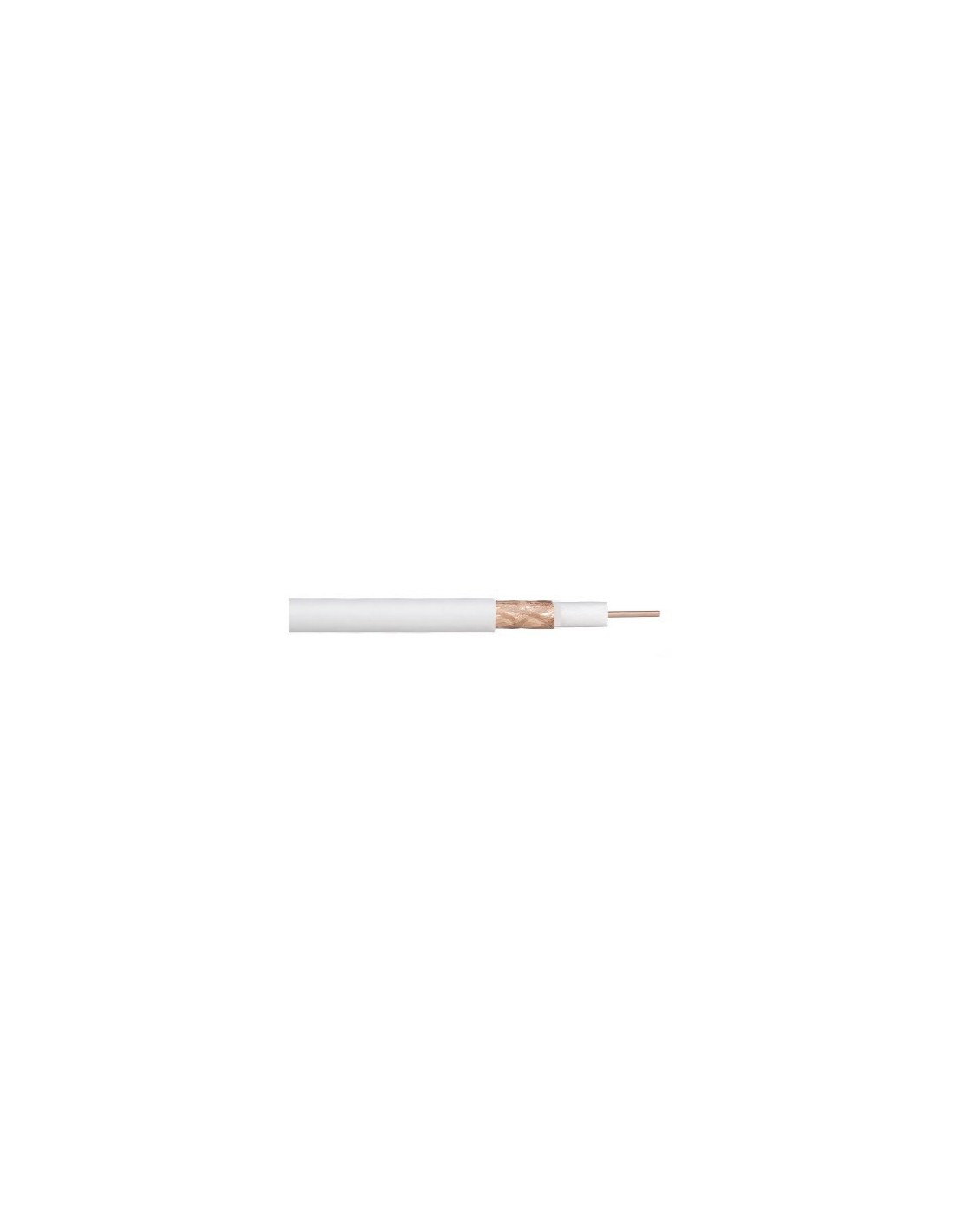

Cable troncal CATV NK 17 CN CPR Dca
NK 17 CN DCA
Alma Ø 1´63 CU, PE celular físico, lámina CU, malla CU, Poliolefina, cub Ø 10,10 75 Ω.
Cable para uso en T.V. dígital, C.A.T.V. y teledistribución según normativa I.C.T.
Este cable se usa en sistemas de televisión por cable como cable troncal entre cabecera y abonado. Es apto para instalaciones en fachada, en conductos o enterrada directamente.
El cable coaxial es uno de los tipos más comunes de medios de transmisión utilizados para crear redes informáticas, trasmitir señales de TV y/o radio.
El cable coaxial tiene un núcleo sólido de alambre de cobre revestido con una capa de plástico. Una capa externa de malla y/o cinta de metal envuelve la cubierta plástica. Todo el cable es luego protegido por un revestimiento plástico.
APLICACIÓN:
El NK 17 CNS Dca se usa en sistemas de televisión por cable como cable troncal entre cabecera y abonado. Es apto para instalaciones en fachada, en conductos o enterrada directamente.
La Aplicación es DOCSIS 3.1 (Data Over Coax System).
CONSTRUCCIÓN:
De acuerdo a la norma EN 50117-2-3. Cable coaxial sin halógenos, a baja emisión de humos y resistente UV - 75 Ohm DG163ZH. Para la seguridad en caso de incendio (Eficacia del blindaje - Clase A).
| Conductor Interno | Cobre sólido (Cu) - Diámetro Ø 1,63 ± 0,03 mm |
| Dieléctrico | Polietileno expandido con gas (PEG) - Diámetro Ø 7,20 ±0,10 mm |
| Conductor Externo | Lámina de Aluminio/Poliéster/Aluminio/Surlyn |
| enrollado longitudinalmente y pegado al dieléctrico (Al/Pet/Al/Sur) | |
| Malla de hilos de cobre estañado (CuSn) | |
| Cobertura malla (IEC 96-1) - 78% | |
| Cobertura malla (IEC-96-1) Externa - 75% | |
| Diámetro encima trenza | Diámetro Ø 7,85 mm |
| Cubierta Externa | Termoplástico (LSZH) Diámetro Ø 10,10 ± 0,15 mm |
| Libre de halógenos, baja emisión de humos, resistente al fuego y rayos UV | |
| Color | Gris (RAL 7001) |
| Marcado Cubierta | "GC" NK 17 CN 75 Ohm ULTRA HD / 4K Euroclass Dca s2, d2,a1 – PO – aa meter |
| (U0=400V) ULTRA HD/4K | |
| Reacción al fuego | Clase Dca s2, d2, a1 |
DATOS TÉCNICOS:
| Código producto | NK 17 CNS Dca | ||
| Color | Gris (RAL 7001) | ||
| Peso Cobre | 39,54 kg/km | ||
| Peso cable | 105,43 kg/km | ||
| Radio min. curvatura | 100 mm | ||
| Fuerza máx. tracción | 300 N | ||
| Tª min instalación | -5ºC | ||
| Tª Funcionamiento | -25 a +80 ºC |
ATENUACIÓN A 20ºC:
| Frecuencia [MHz] | Atenuación [dB/100m] | Frecuencia [MHz] | Atenuación (dB/100m) |
| 5 | 1,10 | 862 | 12,30 |
| 10 | 1.50 | 1000 | 13,20 |
| 30 | 2,20 | 1750 | 17,90 |
| 50 | 2,80 | 2150 | 20,10 |
| 200 | 5,60 | 2400 | 21,60 |
| 300 | 6,90 | 3000 | 24,80 |
| 470 | 8,80 | - | - |
Reacción al fuego:
Clase (CPR): Dca s2, d2, a1
