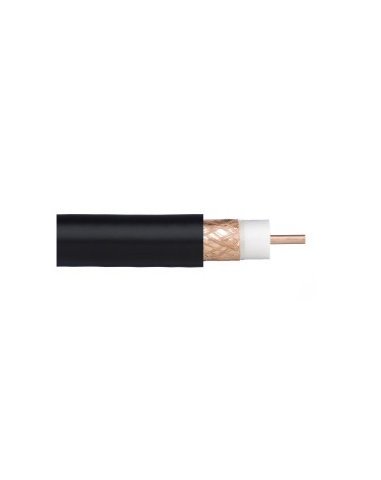

Cable troncal CATV NK 22 CN CPR Fca
NK 22 CN
Alma Ø 2,20 CU, PE celular físico, lamina CU, PE/PVC negro, cub 0 12,55 75 Ω
Cable para uso en T.V. dígital, C.A.T.V. y teledistribución según normativa I.C.T.
Este cable se usa en sistemas de televisión por cable como cable troncal entre cabecera y abonado. Es aptopara instalaciones en fachada, en conductos o enterrada directamente.
El cable coaxial es uno de los tipos más comunes de medios de transmisión utilizados para crear redes informáticas, trasmitir señales de TV y/o radio.
El cable coaxial tiene un núcleo sólido de alambre de cobre revestido con una capa de plástico. Una capa externa de malla y/o cinta de metal envuelve la cubierta plástica. Todo el cable es luego protegido por un revestimiento plástico.
Aplicación:
El NK 22 CN Fca se usa en sistemas de televisión por cable como cable troncal entre cabecera y abonado. Es apto para instalaciones en fachada, en conductos o enterrada directamente
Construcción:
De acuerdo a la norma EN 50117-1 y de la EN 50117-2-4 Mayo 2002, el apantallamiento cumple con la EN 50083-1/A1 clase B.
| Conductor interno | Cobre sólido | Diámetro 2,2 mm |
| Dieléctrico | Expanso físico | Diámetro 9,3 mm |
| Conductor externo | Lamina | Cinta de cobre |
| Malla | Trenza de cobre | |
| Diámetro | 10,0 mm | |
| Cobertura óptica | 65% | |
| Cubierta externa | PE ó PVC | Diámetro 12,5 ± 0,3 mm |
| Color | Negro | |
| Marcado cubierta | GC NK 22 CN | Metraje |
| Características eléctricas a 20º C | ||||
| Impedancia característica | Ω | 75 ± 2,25 | ||
| Atenuación a | 5 MHz | dB/10 | 0,8 | |
| 50 MHz | dB/100m | 1,8 | ||
| 100 MHz | dB/100m | 2,6 | ||
| 200 MHz | dB/100m | 3,9 | ||
| 400 MHz | dB/100m | 5,7 | ||
| 862 MHz | dB/100m | 8,8 | ||
| 1000 MHz | dB/100m | 9 | ||
| 1350 MHz | dB/100m | 11,3 | ||
| 1600 MHz | dB/100m | 12,2 | ||
| 1750 MHz | dB/100m | 13,3 | ||
| 2150 MHz | dB/100m | 15,1 | ||
| 2550 MHz | dB/100m | 16,5 | ||
| 3000 MHz | dB/100m | 17,8 | ||
| Apantallamiento | dB | > 85 | ||
| Velocidad de propagación | % | 85 | ||
| Resistencia en CC | ||||
| Conductor interno | Ω/km | 4,8 | ||
| Conductor externo | Ω/km | 9 | ||
| Perdidas de retorno: | ||||
| 5 - 30 MHz | dB | > 26 | ||
| 30 - 470 MHz | dB | > 23 | ||
| 470 - 862 MHz | dB | > 20 | ||
| 862 - 2150 MHz | dB | > 18 | ||
| Capacidad mutua | pF/m | 52 |
Datos Técnicos:
| Código de producto | NK 22 CN | |
| Color | PE Negro | |
| Peso (Kg/Km) | 135 | |
| Contenido de cobre (kg/km) | 78,5 | |
| Longitud de entrega (m) | 500 | |
| Embalaje Dimensiones / peso | 0,76x0,47x0,5 mtr 83Kg | |
| Radio min. de curvatura (mm) | 125 | |
| Fuerza máx. de tendido (N) | 475 | |
| En instalaciones | Exteriores | |
Reacción al fuego:
Clase: Fca
EN 50575:2014 A1:2016
- Bobinas
- 500, 700, 1000 m (dependiendo modelo)
